大模型推理中的 KV Cache：从 MHA、MQA、GQA 到 MLA

背景介绍

在自回归生成中，模型每次只生成一个新 token。为了避免在每一步重复计算所有历史 token 的 Key 和 Value，推理框架通常会缓存历史 tokens 的 KV 向量。KV Cache 能显著减少重复计算，但也会带来可观的显存占用，因此 MQA、GQA、MLA 等注意力变种都在不同程度上围绕 KV Cache 做优化。

KV Cache 基础：MHA

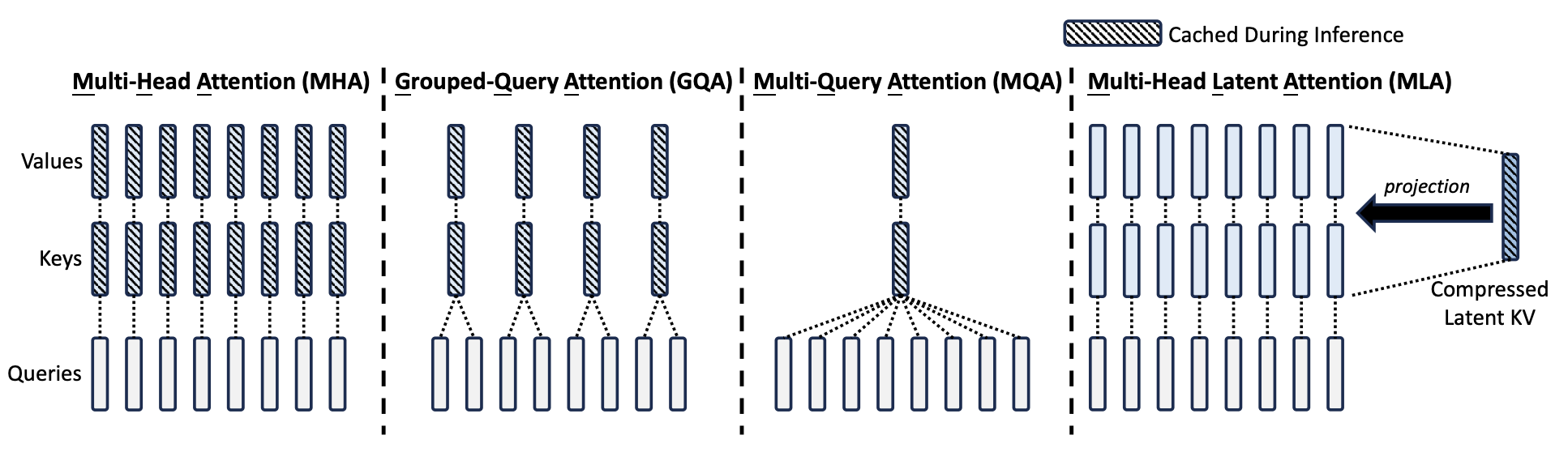

Multi-Head Attention vs Grouped-Query Attention vs Multi-head Latent Attention

在 Multi-Head Attention（MHA）中，每个 query head 都有对应的 key head 和 value head。前向计算过程中，为加速生成，可以缓存历史tokens的 Key 和 Value 向量。从向量计算的角度看，每个token需要存储的缓存元素为：

• 每层的 KV Cache 需要存储\(n_h\)个头的 key 和 value。
• 每个头的 key 和 value 维度为\(d_h\)。
• 因此，每层单 token 的存储量为：

\(单 token 存储量=n_h⋅(d_h+d_h)=2⋅n_h⋅d_h\)

• 对于 \(l\) 层 的Transformer，单 token 总存储量为：

\(单 token 总存储量=l⋅n_h⋅(d_h+d_h)=2⋅l⋅n_h⋅d_h\)

举个例子：Transformer层数\(l=60\)，注意力头数\(n_h=128\)，每个头的向量维度\(d_h=128\)。假设每个缓存元素采取FP16精度，占2个字节。则单token KV cache总存储大小为3840KiB，即3.75MiB。

KV Cache 优化一：Multi-Query Attention（MQA）

对于每个token，映射成key和value向量时，共享一个 \(W_k\) 和 \(W_v\)，得到每个头都一样的 key 和 value 向量；映射成query向量时，和MHA保持一致，每个头是各不相同的 query 向量。所以：

1. 计算上，减少了token向量映射到key和value的计算量，softmax score的计算量保持不变。
2. 内存上，key 和 value 的向量缓存量级大大减少。

缺点是可能带来模型效果下降，具体幅度取决于模型规模、训练方式和任务。

KV Cache 优化二：Grouped-Query Attention（GQA）

为了缓解模型效果衰退，需要适当增加 key 和 value 的头数。对于单个token，映射成多头的key和value向量时，会把所有head分为g组，同一组内的head共享\(W_K\)和\(W_V\)。因为key和value的头数介于MQA和MHA，所以计算和存储上的节省介于二者之间；在合适训练或uptraining下，GQA通常可以取得接近MHA的效果，同时保留接近MQA的推理效率优势。

MHA/MQA/GQA 源码实现

下面我们一起看 Llama3 attention 源码，它通过 n_kv_heads 把MHA、MQA、GQA统一起来：

# https://github.com/meta-llama/llama3/blob/main/llama/model.py

class Attention(nn.Module):
    def __init__(self, args: ModelArgs):
        super().__init__()
        # kv的head数，决定attention的类型
        # 	MHA：args.n_kv_heads = args.n_heads
        # 	MQA：args.n_kv_heads = 1
        # 	GQA：args.n_kv_heads > 1 and args.n_kv_head < args.n_heads
        self.n_kv_heads = args.n_heads if args.n_kv_heads is None else args.n_kv_heads
        # 训练集群模型并行数，便于理解，假设为1，即整个模型在单卡中训练
        model_parallel_size = fs_init.get_model_parallel_world_size()
        # 单卡：query的head数
        self.n_local_heads = args.n_heads // model_parallel_size
        # 单卡：key、value的head数
        self.n_local_kv_heads = self.n_kv_heads // model_parallel_size
        # 单卡：每个kv head需要复制到多少个query head
        self.n_rep = self.n_local_heads // self.n_local_kv_heads
        # 每个head的维度 = 输入embeding维度 // query的head数
        self.head_dim = args.dim // args.n_heads

        # token映射成query的变换矩阵
        self.wq = ColumnParallelLinear(
            args.dim,
            args.n_heads * self.head_dim, # 注意：这里是n_heads
            bias=False,
            gather_output=False,
            init_method=lambda x: x,
        )
        # token映射成key的变换矩阵
        self.wk = ColumnParallelLinear(
            args.dim,
            self.n_kv_heads * self.head_dim, # 注意：这里是n_kv_heads
            bias=False,
            gather_output=False,
            init_method=lambda x: x,
        )
        # token映射成value的变换矩阵
        self.wv = ColumnParallelLinear(
            args.dim,
            self.n_kv_heads * self.head_dim, # 注意：这里是n_kv_heads
            bias=False,
            gather_output=False,
            init_method=lambda x: x,
        )

        # 多头concat后映射回d_model的变换矩阵
        self.wo = RowParallelLinear(
            args.n_heads * self.head_dim,
            args.dim,
            bias=False,
            input_is_parallel=True,
            init_method=lambda x: x,
        )

        # 历史token的K缓存
        self.cache_k = torch.zeros(
            (
                args.max_batch_size,
                args.max_seq_len,
                self.n_local_kv_heads,
                self.head_dim,
            )
        ).cuda()
        # 历史token的V缓存
        self.cache_v = torch.zeros(
            (
                args.max_batch_size,
                args.max_seq_len,
                self.n_local_kv_heads,
                self.head_dim,
            )
        ).cuda()

    def forward(
        self,
        x: torch.Tensor,
        start_pos: int,
        freqs_cis: torch.Tensor,
        mask: Optional[torch.Tensor],
    ):
        bsz, seqlen, _ = x.shape

        # token -> query, key, value
        xq, xk, xv = self.wq(x), self.wk(x), self.wv(x)

        xq = xq.view(bsz, seqlen, self.n_local_heads, self.head_dim)
        xk = xk.view(bsz, seqlen, self.n_local_kv_heads, self.head_dim)
        xv = xv.view(bsz, seqlen, self.n_local_kv_heads, self.head_dim)

        # 旋转位置编码（Rotary Position Embedding，RoPE）
        xq, xk = apply_rotary_emb(xq, xk, freqs_cis=freqs_cis)

        self.cache_k = self.cache_k.to(xq)
        self.cache_v = self.cache_v.to(xq)

        # 缓存当前tokens的key、value向量
        self.cache_k[:bsz, start_pos : start_pos + seqlen] = xk
        self.cache_v[:bsz, start_pos : start_pos + seqlen] = xv

        # 获取序列历史tokens的key、value向量
        keys = self.cache_k[:bsz, : start_pos + seqlen]
        values = self.cache_v[:bsz, : start_pos + seqlen]

        # 对于GQA/MQA，保证相同group下的key保持一致
        # repeat k/v heads if n_kv_heads < n_heads
        keys = repeat_kv(
            keys, self.n_rep
        )  # (bs, cache_len + seqlen, n_local_heads, head_dim)
        values = repeat_kv(
            values, self.n_rep
        )  # (bs, cache_len + seqlen, n_local_heads, head_dim)

        # 计算softmax score
        xq = xq.transpose(1, 2)  # (bs, n_local_heads, seqlen, head_dim)
        keys = keys.transpose(1, 2)  # (bs, n_local_heads, cache_len + seqlen, head_dim)
        values = values.transpose(
            1, 2
        )  # (bs, n_local_heads, cache_len + seqlen, head_dim)
        scores = torch.matmul(xq, keys.transpose(2, 3)) / math.sqrt(self.head_dim)

        # decode-only架构，需要mask掉右边的token
        if mask is not None:
            scores = scores + mask  # (bs, n_local_heads, seqlen, cache_len + seqlen)
        scores = F.softmax(scores.float(), dim=-1).type_as(xq)
        # 对所有value加权求和
        output = torch.matmul(scores, values)  # (bs, n_local_heads, seqlen, head_dim)
        output = output.transpose(1, 2).contiguous().view(bsz, seqlen, -1)
        # 把向量映射回输入embeding维度，方便输入到下一层
        return self.wo(output)

KV Cache 优化三：Multi-Head Latent Attention（MLA）

多头潜在注意力（Multi-Head Latent Attention，MLA）的核心在于对注意力的键（key）和值（value）进行低秩联合压缩，以便在推理过程中减少键值（KV）缓存。MLA的计算过程如下：

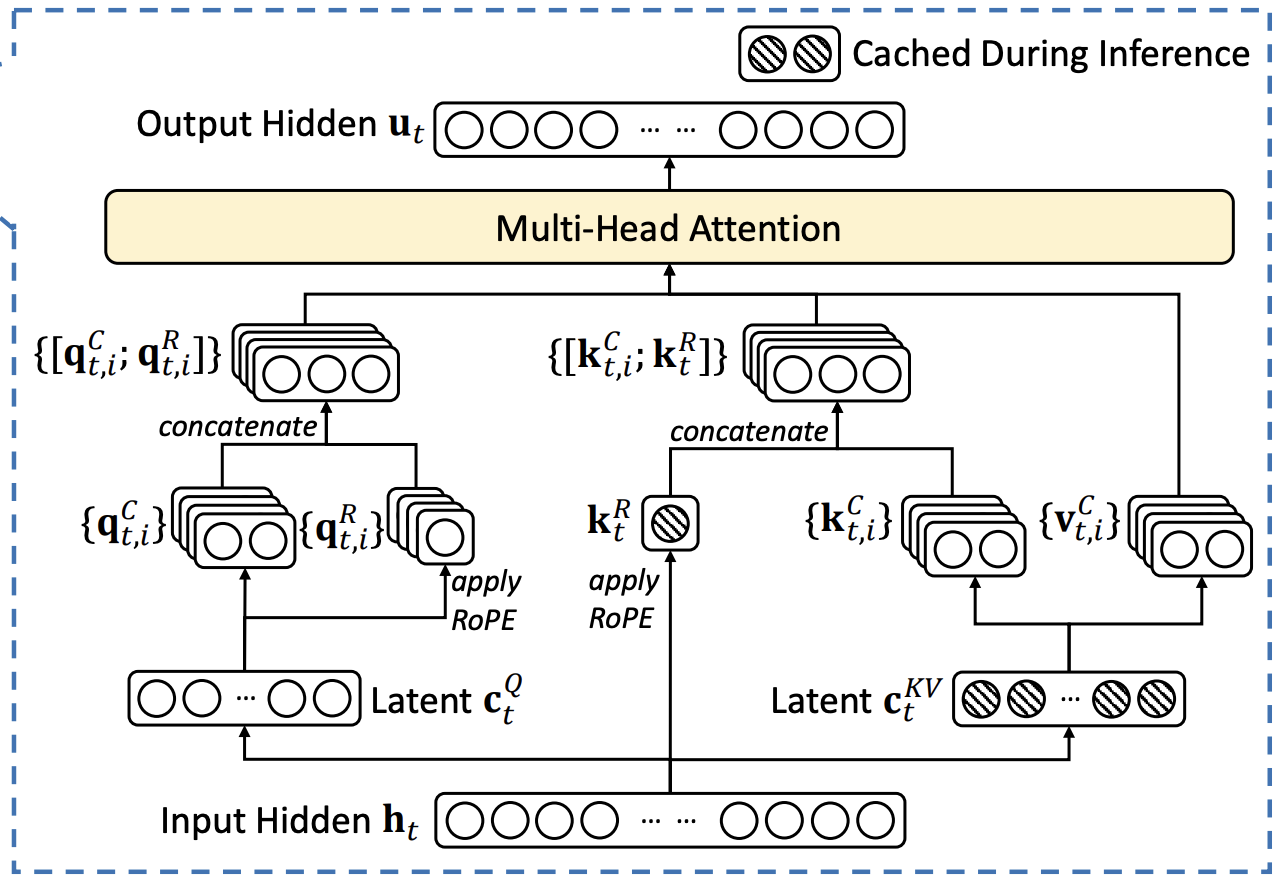

Multi-Head Latent Attention 通过低秩压缩减少 KV Cache 存储

通过多头向量计算，对比MHA和MLA的向量计算过程：

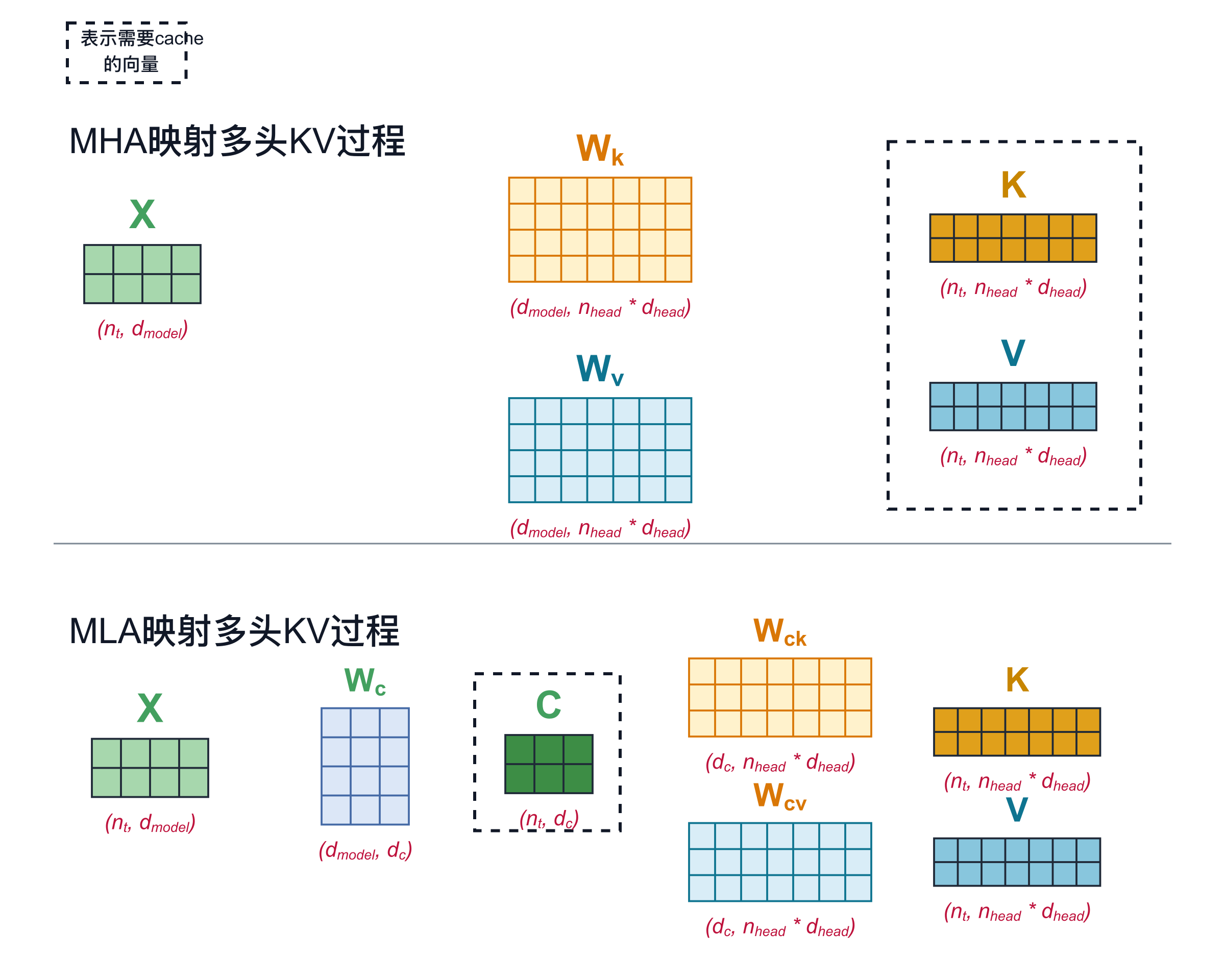

MHA 与 MLA 的 Key/Value 向量缓存结构对比

上述图示仅展示了MLA对token向量如何映射为多头key和value向量的过程，未展示RoPE位置编码的映射计算过程。MLA将内容相关的低秩压缩向量与解耦的RoPE key向量分开缓存：前者用于恢复key/value的内容部分，后者提供注意力打分所需的位置信息。

从向量计算的角度看，每个token需要存储的缓存元素为：

• 每层的 KV Cache 需要存储一个潜在压缩向量（compressed latent vector），维度为\(d_c\)。其中\(d_c\)远小于\(n_h d_h\)。对于DeepSeek-V2，\(d_c\)设置为\(4d_h\)
• 同时，每层的 KV Cache 需要存储一个解耦的RoPE key向量，维度为\(d_h^R\)。对于DeepSeek-V2，\(d_h^R\)设置为\(\frac{d_h}{2}\)。
• 因此，每层单 token 的存储量为：

\(单 token 存储量=(d_c+d_h^R) = \frac{9}{2}d_h\)

• 对于 \(l\) 层 的Transformer，单 token 总存储量为：

\(单 token 总存储量=l⋅\frac{9}{2}d_h=\frac{9}{2}·d_h·l\)

参数对比

以DeepSeek-V2的参数为例，

• Transformer层数\(l=60\)
• 注意力头数\(n_h=128\)
• 每个头的向量维度\(d_h=128\)
• KV压缩向量维度\(d_c=512\)
• Q和K每个头的解耦RoPE维度\(d_h^R=64\)
• \(n_g=8\)

假设每个缓存元素采取FP16精度，占2个字节。

注意力机制	单token的KV Cache元素数	单token KV Cache存储大小
Multi-Head Attention（MHA）	\(2n_hd_hl\)	3840KiB ~ 3.75MiB
Grouped-Query Attention（GQA）	\(2n_gd_hl\)	240KiB
Multi-Query Attention（MQA）	\(2d_hl\)	30KiB
Multi-Head Latent Attention（MLA）	\((d_c+d_h^R)l\approx\frac92d_hl\)	67.5KiB
